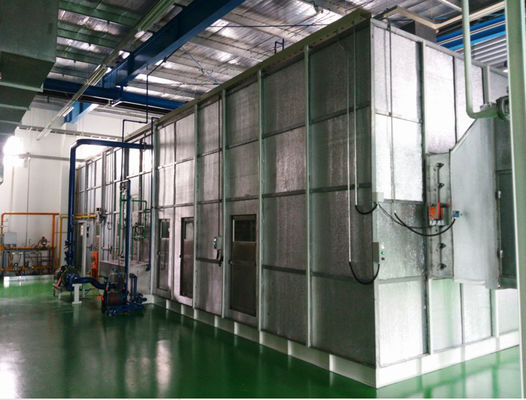

หน่วยจัดการอากาศ / ร้านพ่นสีรถยนต์

1. คำอธิบายการออกแบบ

1-1.หน่วยจ่ายอากาศ

หน่วยจ่ายอากาศประกอบด้วยที่อยู่อาศัยแผ่นเหล็กชุบสังกะสีซึ่งรองรับตัวกรอง 2 ชั้น,, เครื่องล้างอากาศ, คอนเดนเซอร์, เครื่องแลกเปลี่ยนความร้อนและพัดลมจ่าย

อากาศบริสุทธิ์ถูกดึงผ่านบานเกล็ด กรองผ่านตัวกรองแบบม้วนหรือแบบถุง อาบน้ำในส่วนเครื่องซักผ้า ทำความร้อนด้วยเครื่องแลกเปลี่ยนความร้อน จากนั้นจึงกระจายไปยังพื้นที่ที่กำหนด

1-2.ระบบระบายอากาศ

พื้นที่ทำงานและบูธมีการระบายอากาศผ่านหน่วยจ่ายอากาศแยกต่างหาก

1-3.กรอง

จะใช้แผ่นกรองหรือถุงกรอง (2 ชั้น) พร้อมโครงเหล็ก

1-4เครื่องล้างแอร์

เครื่องล้างอากาศมีประสิทธิภาพการอิ่มตัวประมาณ 85% ขึ้นไป และสร้างขึ้นเพื่อไม่ให้ละอองน้ำไหลออกมา

เครื่องล้างแอร์ประกอบด้วย:

ถัง, ตัวกำจัด 6 โค้ง, ส่วนหัวของสเปรย์, ท่อตั้งพร้อมหัวฉีด, ปั๊มพร้อมมอเตอร์และอินเวอร์เตอร์, ท่อหมุนเวียนน้ำ, ท่อป้อนน้ำประกอบ, วาล์วลูกลอย, วาล์วแมนนวล, ทางเดินบำรุงรักษา (บนและล่าง) ฯลฯ

ถังทำจากสแตนเลส 304L 3.0t เชื่อมกันน้ำทั้งหมดและตกแต่งด้วยตะแกรงลวดสแตนเลส การแตะที่จำเป็นสำหรับการเชื่อมต่อท่อ ฝาถัง ฯลฯ

เครื่องกำจัดน้ำทำจาก PVC และทางเดินสำหรับซ่อมบำรุงทำจากสแตนเลส 304

ท่อหมุนเวียนน้ำ ท่อป้อนน้ำ ท่อระบายน้ำ และท่อน้ำล้นได้รับการติดตั้งพร้อมกับวาล์วแมนนวล สเตรนเตอร์ วาล์วลูกลอย โซลินอยด์วาล์วน้ำ เกจวัดแรงดัน ฯลฯ

ท่อและวาล์วเคลือบสังกะสีด้วยวัสดุธรรมดา (ไม่ใช่เหล็กกล้าไร้สนิม) ได้รับการตกแต่งสำหรับท่อภายนอก

ท่อเครื่องซักผ้าและท่อขาตั้งทำจากสแตนเลส

หัวฉีดทำจากเรซินโพลีคาร์บอเนต

ความชื้นสัมพัทธ์ของอากาศที่จ่ายจะถูกควบคุมโดยตรงโดยการควบคุมอินเวอร์เตอร์ของปั๊มเครื่องซักผ้า

1-6.พัดลมจ่ายอากาศ

พัดลมจ่ายอากาศเป็นแบบแรงเหวี่ยงมีใบพัดลม เหมาะสำหรับการก่อสร้างสำหรับงานอุตสาหกรรมที่ต้องการ

พื้นผิวด้านในและด้านนอกของพัดลมเคลือบด้วยสีอีพ็อกซี่หลังการยิงระเบิด

เส้นโค้งประสิทธิภาพและระดับเสียงที่คาดหวัง dB(A) พัดลมทั้งหมดจะถูกส่งไปยังมาตรฐานของจีน

1-7.สาธารณูปโภคและท่อระบายน้ำ

ท่อสาธารณูปโภค ท่อประปาอุตสาหกรรม และท่อจ่ายอากาศอัด ใช้ท่อเหล็กอาบสังกะสี

วาล์วแบบแมนนวล, ตัวปรับแรงดัน, สเตรนเนอร์, ตัวกรอง, เกจวัดแรงดัน ฯลฯ จะถูกตกแต่งพร้อมกับสายเหล่านี้และใช้วัสดุธรรมดา (ไม่ใช่สแตนเลส)

มีการติดตั้งท่อระบายน้ำจากหน่วยจ่ายอากาศแต่ละหน่วยและนำไปไว้ที่ร่องลึกใกล้เคียง

ท่อระบายน้ำสร้างจากท่อเหล็กอ่อนที่มีการเชื่อมต่อแบบ fIanged
