ZB21008-Changqing Changqing T11 โครงการนำเข้าระบบอัตโนมัติ
1. หมายเลขโครงการ: ZB21008
2. ชื่อโครงการ: Changqing Changqing T11 โครงการนำเข้าระบบอัตโนมัติ
3. ที่ตั้งโครงการ: Hefei Changqing Machinery Co., Ltd. - Tongxiang Base
4. การแนะนำโครงการ: EP12 บริเวณพื้นด้านหน้าและผนังด้านข้างอัตโนมัติ (หุ่นยนต์ 5 ตัว), พื้นที่อัตโนมัติผนังด้านข้าง EP12 (หุ่นยนต์ 2 ตัว), พื้นที่อัตโนมัติ EP12 เวิร์กสเตชันหุ่นยนต์ (6 หุ่นยนต์)
โครงการนี้ส่วนใหญ่เป็นรูปแบบสายการผลิตแพลตฟอร์มทั่วไปที่พัฒนาโดย Hefei Changqing Machinery Chery T19C & T18 สองรุ่นสายการผลิตส่วนใหญ่ผลิตโดยหุ่นยนต์และระบบควบคุมอัตโนมัติของ PLC
5. สถานะปัจจุบันของโครงการ: การผลิตจำนวนมาก

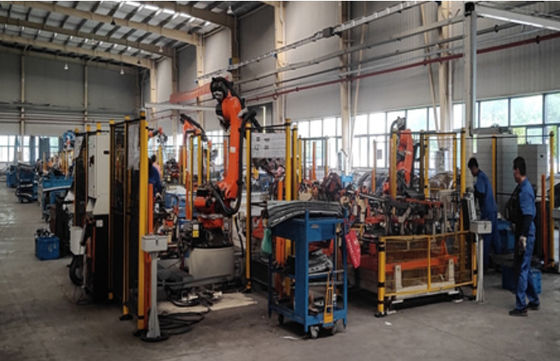

รูปที่ 1
รูปที่ 2
การวิเคราะห์โครงสร้างและหลักการทำงานของอุปกรณ์ส่งกำลังของสายการผลิตเครื่องเชื่อมรถยนต์
ยกตัวอย่างอุปกรณ์ส่งกำลังของชุดประกอบแผงข้างรถยนต์ โครงสร้างและหลักการทำงานจะได้รับการวิเคราะห์โดยละเอียดด้านล่าง
อุปกรณ์ส่งกำลังของสายการประกอบแผงด้านข้างของยานพาหนะบางประเภทใช้อุปกรณ์ก้านลูกสูบสี่สถานี ซึ่งสามารถรับรู้การเคลื่อนที่ในแนวนอนและแนวตั้งการวิเคราะห์โครงสร้างและหน้าที่ของแต่ละส่วนประกอบย่อยมีดังนี้:
กรอบแม่แรง
โครงสร้างนี้เป็น "โครงแม่แรง" ที่เชื่อมต่อโดยตรงกับอุปกรณ์แม่แรง ซึ่งเป็นหนึ่งในองค์ประกอบสำคัญของอุปกรณ์ส่งกำลังทั้งหมด และสามารถยกและลดระดับได้อย่างอิสระด้วยอุปกรณ์แม่แรง
แท่นรองรับ (1)(2)(3) เชื่อมต่อกับแผ่นต่อเพื่อให้เฟรมอิสระหลายตัวประกอบกันเป็นเส้นที่สมบูรณ์ และแถบเกียร์ทรงกระบอกที่ขับเคลื่อนแล้วและกระบอกสูบเสริมในอุปกรณ์แม่แรงจะจับคู่โดยตรงกับแท่นรองรับแต่ละอันเพื่อ ตรวจสอบให้แน่ใจว่าอยู่ในแนวตั้งนอกจากนี้ยังมีการติดตั้งอุปกรณ์เสริมบางอย่าง (จะกล่าวถึงในภายหลัง) และติดตั้งชุดขับเคลื่อนไว้บนโต๊ะรองรับ (3)
นอกเหนือจากการขึ้นรูปทั้งเส้นแล้ว แผ่นเชื่อมต่อยังมีบทบาทหลักในการรองรับอุปกรณ์นำทางและสวิตช์การเคลื่อนที่: อุปกรณ์นำทางจะกระจายอยู่บนแผ่นเชื่อมต่อทั้งหมด ซึ่งส่วนใหญ่มีบทบาทนำทางสำหรับสเก็ตบอร์ดที่กำลังเคลื่อนที่ก้านสูบส่วนใหญ่มีบทบาทในการเสริมความแข็งแกร่งของแผ่นต่อ:.
อุปกรณ์เคลื่อนที่ในแนวนอน
หลักการทำงานของชิ้นส่วนนี้ได้ถูกกล่าวไว้ข้างต้น พูดง่ายๆ คืออุปกรณ์แร็คแอนด์พีเนียนในชุดขับเคลื่อนจะขับเคลื่อนสไลด์เคลื่อนที่เพื่อขับเคลื่อนชิ้นงานให้เคลื่อนที่ในแนวนอนเป็นมูลค่าการกล่าวขวัญว่าบล็อกการวางตำแหน่งที่ติดตั้งบนสเก็ตบอร์ดเคลื่อนที่มีบทบาทในการวางตำแหน่งชิ้นงานเป็นหลัก และรูปแบบของบล็อกการวางตำแหน่งสำหรับผนังด้านข้างของรุ่นต่างๆ ก็แตกต่างกันเช่นกันหากคุณต้องการเชื่อมผนังด้านข้างของรุ่นอื่น คุณจะต้องเปลี่ยนบล็อกตำแหน่งเท่านั้นส่วนอื่นไม่ต้องดัดแปลงมากเมื่อเทียบกับอุปกรณ์ส่งสัญญาณแบบดั้งเดิม วิธีนี้ได้รับการพัฒนาเพิ่มเติมเพื่อให้มีความยืดหยุ่น
|
|
