โครงการหุ่นยนต์สายเชื่อมแบบยืดหยุ่นหลายรุ่น

โครงการหุ่นยนต์สายเชื่อมแบบยืดหยุ่นหลายรุ่น

1. ชื่อโครงการ

โครงการสายเชื่อมแบบยืดหยุ่นหลายรุ่น

2. ระยะเวลาในการดำเนินโครงการ

พฤษภาคม 2019

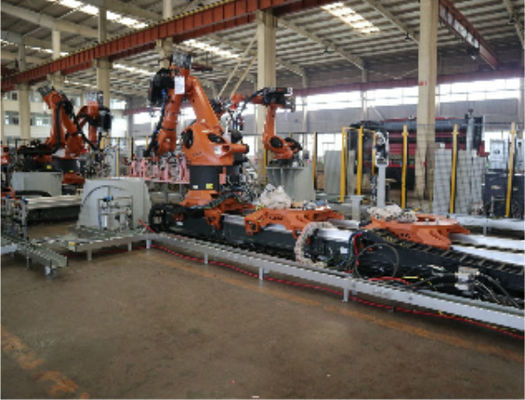

3. การแนะนำโครงการ

รุ่น: 4 รุ่น collinear

ความจุ: 33JPH

หุ่นยนต์: KUKA

จำนวน: 77 ยูนิต

รูปแบบการสลับรุ่น: โต๊ะเลื่อนเจ็ดแกน, ชุดประกอบดุมทรง tetrahedral, โต๊ะโหลดแบบสะสม, ระบบติดกาวอัตโนมัติแบบเห็นภาพ

4. เทคโนโลยีหลัก

1. สายการผลิตที่ยืดหยุ่นสี่คัน

2. APC, ระบบลำเลียงแรงเสียดทานอากาศ, โต๊ะเลื่อนเจ็ดแกน, ชุดประกอบฮับทรงจัตุรมุข, การสลับโต๊ะโหลดแบบสะสม, ระบบหมุนระนาบทรงเตตระฮีดรัล

3. การเชื่อมจุดด้วยหุ่นยนต์, ระบบเชื่อมอาร์คด้วยหุ่นยนต์, ระบบติดกาวด้วยภาพหุ่นยนต์ ฯลฯ

ในฐานะที่เป็นหนึ่งในสี่กระบวนการหลักในอุตสาหกรรมยานยนต์ กระบวนการเชื่อมนั้นมีความชัดเจนในตัวเองเป็นภาระหน้าที่สำคัญในการประกอบตัวถังและจัดหาโครงรองรับสำหรับยานพาหนะนอกเหนือจากการตรวจสอบรูปลักษณ์และรูปร่างแล้ว ยังต้องมั่นใจว่าทุกส่วนของการประกอบขั้นสุดท้ายมีความแม่นยำของจุดติดตั้งส่วนประกอบ ดังนั้นกระบวนการจึงซับซ้อนกว่ากระบวนการหลักอีกสามกระบวนการมากการวางแผนและเค้าโครงของสายการผลิตไม่เพียงแต่ต้องพิจารณาจากแง่มุมของการรับประกันความแม่นยำ ประสิทธิภาพการผลิต โลจิสติกส์การกระจายสินค้า และการจัดเก็บเท่านั้น แต่ยังถูกจำกัดด้วยพื้นที่และโครงสร้างโรงงาน เงื่อนไขที่มีอยู่ เช่น การทาสีทางเดินไม่มีแบบแปลนใดที่สมบูรณ์แบบ มีเพียงแบบแปลนที่เหมาะสมที่สุดในปัจจุบันเท่านั้น

ในฐานะที่เป็นกระบวนการที่ซับซ้อนที่สุดในสี่กระบวนการหลัก การวางแผนและเค้าโครงของสายการผลิตสามารถสรุปได้หลายขั้นตอน:

(1) การคำนวณความจุและการกำหนดจังหวะ

(2) การเลือกโหมดการลำเลียงในสายหลัก

(3) แยกกระบวนการและกำหนดจำนวนสถานี

(4) วิธีการจัดส่งของการประกอบแผงด้านข้าง

(5) โครงสร้างของสถานีประกอบ

(6) การวางแผนด้านโลจิสติกส์และคลังสินค้า

(7) การตรวจสอบเค้าโครงเครื่องบินและการจำลอง

1. การคำนวณความจุและการกำหนดจังหวะ

ในขั้นตอนแรกของการวางแผน ต้องมีการป้อนข้อมูลความต้องการกำลังการผลิตประจำปีโดยแผนกการตลาดและแผนกวางแผนกลยุทธ์ของบริษัทตามข้อกำหนดด้านกำลังการผลิต เวลาในการผลิตและเวลาการทำงานของสถานีเดียวจะถูกคำนวณเป็นข้อมูลหลักสำหรับการแยกกระบวนการและการกำหนดจำนวนสถานีวิธีการคำนวณดังนี้

Production takt (JPH) - จำนวนหน่วยที่ผลิตต่อชั่วโมง

วันผลิต - 365 วันธรรมชาติ หักวันหยุดตามกฎหมายแห่งชาติและวันหยุดสุดสัปดาห์ วันผลิตประจำปีจะคำนวณคร่าวๆ ได้เท่ากับ 251 วัน

เวลาในการผลิตรายวัน - 8 ชั่วโมงสำหรับกะเดียว 16 ชั่วโมงสำหรับกะสองครั้ง และ 22.5 ชั่วโมงสำหรับกะสาม

อัตราการทำงานของอุปกรณ์—อัตราส่วนการทำงานที่มีประสิทธิภาพของอุปกรณ์ โดยทั่วไปแล้วอัตราการทำงานของอุปกรณ์ของโรงเชื่อมจะกำหนดไว้ที่ 90% ในระหว่างการวางแผน
